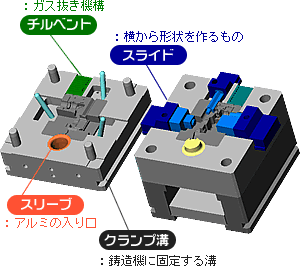

この金型からどうやったら製品ができるのでしょう？ 簡単な金型の3D・CG使って紹介しましょう。 実際の金型は色はついていない(全て鉄の色)のですが ここではわかりやすいように色をつけています。 薄いねずみ色の部分が「主型」といい金型の本体で 濃い灰色の部分が、入子「嵌込み」と呼ばれる製品形状を作り上げる部分にあたります。 青色でも描かれている部分は「スライド」で、主に 入子だけでは作れない、横穴などの形状を作り出す為のものです。 緑色の部分のセットは、「チルベント」と言い、注入した金属が最後まで流れやすくする為のガス抜きになります。 では入り口は？というとオレンジ色の｢湯口スリーブ｣と言うところから入ってきて、黄色の｢分流子｣に当たって製品方向に流れ出すのです。
